6.3、防火门通讯模块
●适用于单、双扇常开或常闭防火门的监控
●接受消防中心监控器发出的指令，自动关闭防火门
●接收终端执行装置的开关量反馈信号
产品型号
产品名称 | 产品型号 | 规格 | 说 明 |
防火门通讯模块 | LDFD-TK | TK1 | 常开门通讯模块，可控制一扇常开门 |
防火门通讯模块 | LDFD-TK | TK2 | 常开门通讯模块，可控制两扇常开门 |
防火门通讯模块 | LDFD-TB | TB1 | 常闭门通讯模块，可监视一扇常闭门 |
防火门通讯模块 | LDFD-TB | TB2 | 常闭门通讯模块，可监视两扇常闭门 |
外形尺寸
安装图示

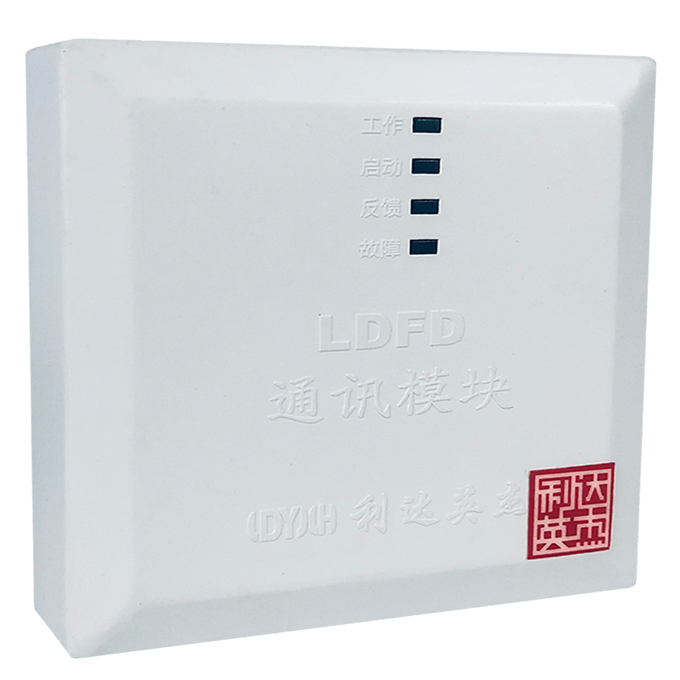

6.3.1防火门通讯模块（常开型）
产品名称 | 防火门通讯模块（常开型） |
产品型号 | LDFD-TK |
产品功能 | 监控防火门状态，火灾时控制防火门关闭 |
工作电压 | DC24V |
显示 | 4盏LED指示灯 |
输入接口 | 2组，连接门磁开关 |
输出接口 | 2组，连接电动闭门器 |
通讯方式 | 二总线 |
编码方式 | 手持编码器编码 |
安装方式 | 贴墙面安装(配合86盒底座使用) |
工作环境 | -10℃～45℃，相对湿度≤95％RH，海拔高度≤4500米 |
尺寸 | 长*宽*高： 86 mm* 86mm*29mm |
●接线端子定义及接线要求
名称 | 定义 |
24V+/24V- | 电源 |
TC1、TC2 | 通讯端子 |
HD1 | 门磁开关1 |
HD2 | 门磁开关2 |
HD- | 门磁开关公共端 |
+OUT1- | 电动闭门器 1 |
+OUT2- | 电动闭门器 2 |
DC24V供电电源：与防火门扩展箱连接时，由扩展箱提供；与防火门监控器直接连接时，由监控器提供。
通讯端子：连接监控器或扩展箱通讯端子
门磁开关连接线：信号线规格应不小于0.75mm2
电动闭门器连接线：连接线规格应不小于0.75mm2
6.3.2防火门通讯模块（常闭型）
产品名称 | 防火门通讯模块（常闭型） |
产品型号 | LDFD-TB |
产品功能 | 监控防火门状态 |
显示 | 2盏LED指示灯 |
输入接口 | 2组，连接门磁开关 |
通讯方式 | 二总线 |
编码方式 | 手持编码器编码 |
安装方式 | 贴墙面安装(配合86盒底座使用) |
工作环境 | -10℃～45℃，相对湿度≤95％RH，海拔高度≤4500米 |
尺寸 | 长*宽*高： 86 mm* 86mm*29mm |
●接线端子定义及接线要求
名称 | 定义 |
TC1、TC2 | 通讯端子 |
HD1 | 门磁开关1 |
HD2 | 门磁开关2 |
HD- | 门磁开关公共端 |
通讯端子：连接监控器或扩展箱通讯端子
门磁开关连接线：信号线规格应不小于0.75mm2
